Lo que realmente hace un sistema de frenos de automóvil
An sistema de frenos del automóvil convierte la energía cinética del vehículo en movimiento en calor a través de una fricción controlada, ralentizando las ruedas y deteniendo el vehículo o manteniéndolo en su lugar en una pendiente. Cada moderno sistema de frenos para automóviles sigue la misma cadena básica independientemente del tamaño u origen del vehículo, una entrada del conductor en el pedal, una transferencia hidráulica o mecánica de esa entrada y una interfaz de fricción en cada rueda que resiste la rotación. Una vez que se comprende esta cadena, queda claro por qué los componentes del sistema de frenos deben diseñarse e instalarse como un conjunto combinado en lugar de como piezas separadas y no relacionadas.
Cuatro principios de funcionamiento rigen casi todos los sistemas de frenos de automóviles en la carretera: la fricción entre una pastilla o zapata y una superficie giratoria, el apalancamiento mecánico en el pedal, la multiplicación de la presión hidráulica a través del circuito de fluido y la disipación de calor lejos de las superficies de fricción. Un sistema de frenos que funciona bien en una de estas áreas pero no en las otras tiende a aparecer como una queja específica, sensación desigual del pedal, desvanecimiento en descensos largos o ruido al frenar ligeramente. Los compradores que adquieren piezas de freno para reventa o uso en flotas generalmente analizan los cuatro principios juntos en lugar de juzgar un solo componente por sí solo.
Explicación de los componentes del sistema de frenos de automóviles
Un conjunto completo de componentes del sistema de frenos abarca el conjunto de pedales, el circuito hidráulico y el conjunto de fricción en cada rueda. La siguiente tabla agrupa las piezas que aparecen habitualmente en turismos, camionetas ligeras y vehículos crossover, junto con su ubicación general y el papel que desempeña cada una dentro del sistema de frenos del automóvil.
| Componente | Ubicación típica | Función primaria |
|---|---|---|
| Cilindro maestro de freno | Cortafuegos, lado del pedal | Convierte la fuerza del pedal en presión hidráulica |
| Refuerzo de freno | Entre pedal y cilindro maestro | Amplifica el esfuerzo del pedal del conductor |
| Líneas y mangueras de freno | Chasis y huecos de ruedas | Lleva fluido presurizado a cada rueda |
| Calibre y pistón | A horcajadas sobre el rotor | Almohadillas de sujeción contra la cara del rotor |
| Pastillas de freno | Dentro de la pinza | Superficie de fricción contra el rotor |
| Rotor o disco | Montado en el cubo de la rueda | Superficie giratoria que absorbe el calor por fricción |

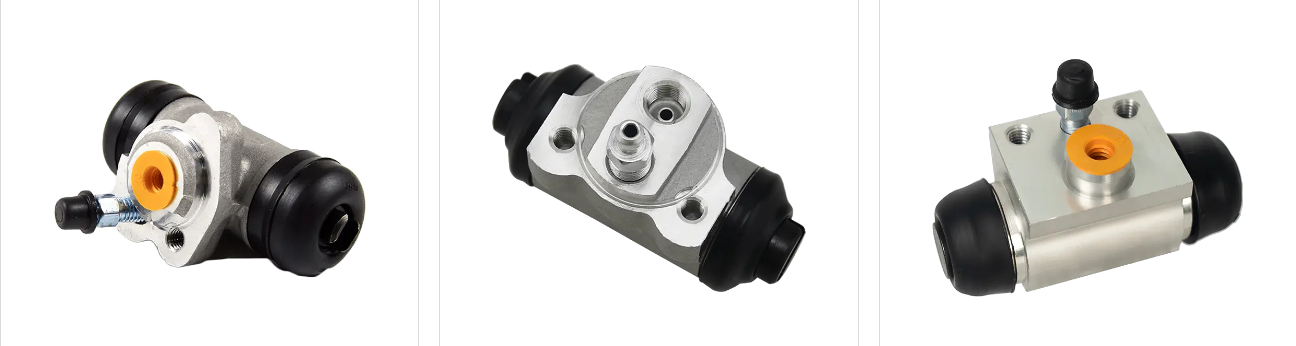

| Cilindro de rueda | Dentro del conjunto del tambor | Empuja los zapatos hacia afuera contra el tambor |
| Zapatas de freno y tambor | Eje trasero en muchos modelos | Conjunto de fricción cerrado para las ruedas traseras |
| Mecanismo de freno de estacionamiento | Ruedas traseras o eje de transmisión | Mantiene el vehículo parado sin presión hidráulica |
| Sensor de velocidad de la rueda | Cerca del cojinete del cubo | Alimenta datos de rotación a la unidad de control antibloqueo |
Las piezas hidráulicas relacionadas con el embrague, incluido el cilindro maestro del embrague y el cilindro esclavo del embrague, comparten los mismos principios de fluido que el circuito hidráulico del freno, aunque actúan sobre la transmisión en lugar de sobre las ruedas. A los compradores que obtienen piezas hidráulicas de freno y embrague de un solo fabricante de sistemas de frenos automotrices a menudo les resulta más fácil hacer coincidir los compuestos de sellado, los tamaños de los orificios y las especificaciones de los fluidos en los dos sistemas.
Cómo funciona un sistema de frenos hidráulicos
Casi todos los turismos y vehículos comerciales ligeros que circulan por la carretera utilizan un sistema de freno hidráulico en lugar de uno puramente mecánico, porque el fluido hidráulico transmite fuerza de manera uniforme y casi instantánea a cada rueda. La siguiente secuencia describe el ciclo de funcionamiento desde el momento en que se presiona el pedal hasta el momento en que la rueda disminuye su velocidad.
- El conductor presiona el pedal del freno y el servomotor amplifica esa entrada mecánica.
- El cilindro maestro convierte la fuerza amplificada en presión hidráulica dentro del líquido de frenos.
- La presión viaja a través de las líneas de freno y las mangueras hasta cada rueda casi sin pérdidas.
- En las ruedas delanteras, los pistones de la pinza empujan las pastillas contra la cara del rotor.
- En las ruedas traseras, los pistones de la pinza o los cilindros de las ruedas empujan las zapatas hacia afuera contra un tambor.
- La fricción entre las almohadillas o zapatas y la superficie giratoria convierte el movimiento en calor y la rueda se ralentiza.
- Cuando se suelta el pedal, los resortes y sellos de retorno tiran de los pistones hacia atrás y el fluido regresa hacia el cilindro maestro.
Debido a que el circuito de fluido está sellado, cualquier bolsa de aire o humedad dentro de las líneas se comprime en lugar de transmitir fuerza, lo cual es una de las razones por las que un pedal esponjoso generalmente indica que un sistema de freno hidráulico necesita sangrado o un cambio de fluido. La siguiente tabla muestra, en un índice relativo en lugar de una unidad absoluta, cómo una entrada modesta del pedal se multiplica progresivamente hasta convertirse en una fuerza de sujeción mucho mayor cuando llega a la pinza.
Progresión de fuerza ilustrativa a través de un circuito de freno hidráulico, los valores son un índice relativo y no unidades medidas
Comparación de sistemas de frenos automotrices de disco y tambor
La mayoría de los diseños de sistemas de frenos de automóviles utilizan frenos de disco en el eje delantero y frenos de disco o de tambor en el eje trasero. Los frenos de disco exponen el rotor al aire libre, por lo que normalmente liberan calor más rápido y mantienen mejor su rendimiento ante frenadas bruscas repetidas. Los frenos de tambor encierran la superficie de fricción, lo que generalmente simplifica la integración del freno de estacionamiento y puede mantener el conjunto más silencioso a baja velocidad, aunque el diseño cerrado gestiona el calor de manera menos eficiente durante el frenado sostenido. La comparación de radar a continuación traza ambos diseños en seis atributos prácticos en una escala del uno al cinco.
Disposición del freno de disco Diseño de freno de tambor, puntuado de uno a cinco en cada atributo
Ninguno de los dos diseños es universalmente mejor, la elección correcta depende de la carga del eje, el segmento del vehículo y cómo debe funcionar el freno de estacionamiento. Esta es la razón por la que muchos catálogos de fabricantes de sistemas de frenos para automóviles todavía llevan pinzas de disco y herrajes de tambor uno al lado del otro en lugar de eliminar uno por completo.
Demanda del sistema de frenos en todos los segmentos del vehículo
El diámetro del rotor, el número de pistones de la pinza y el compuesto de la almohadilla generalmente se escalan según el peso del vehículo y el uso previsto. Las plataformas más pesadas y los vehículos que transportan o remolcan cargas imponen una demanda más sostenida al sistema de frenos del automóvil que un sedán ligero de pasajeros. El siguiente gráfico de columnas presenta un índice de demanda relativa en cuatro segmentos de vehículos comunes, los sedanes establecidos como base en cien.
Índice de demanda relativa del sistema de frenos por segmento de vehículos, sedanes indexados en cien
Los vehículos comerciales ligeros muestran la mayor demanda relativa principalmente porque el peso cargado varía ampliamente entre un recorrido vacío y un recorrido de carga completo, lo que requiere más material de fricción y el comportamiento de enfriamiento del rotor. Los vehículos orientados al rendimiento muestran un índice más bajo aquí sólo porque la muestra refleja la demanda de conducción diaria en lugar del uso en pista, donde sus requisitos aumentan drásticamente.
Desgaste de los componentes del freno y patrones de vida útil
El grosor de las pastillas de freno disminuye siguiendo un patrón bastante predecible en la conducción normal en ciudad y carretera, aunque el clima, el terreno y el estilo de conducción cambian la curva. El siguiente cuadro de líneas ilustra un patrón de desgaste típico desde una almohadilla nueva hasta un espesor donde generalmente se debe reemplazar.
Grosor típico de la plataforma restante en comparación con el kilometraje en uso mixto de ciudad y carretera
| Factor | Efecto sobre la tasa de desgaste |
|---|---|
| Conducción frecuente con paradas y arranques en ciudad | Desgaste más rápido debido a paradas repetidas a baja velocidad |
| Crucero por carretera estable | Desgaste más lento con menos paradas completas |
| Descensos de montañas o colinas | Desgaste más rápido y exposición adicional al calor |
| Condiciones de carga o remolque | Desgaste más rápido debido a una mayor energía cinética por parada |
| Clima costero o de alta humedad | Desgaste más rápido relacionado con la corrosión en el hardware |
Cómo elegir un proveedor confiable de sistemas de frenos y un socio OEM
Compradores que evalúan un fabricante de piezas de freno o un Proveedor de sistemas de frenos para automóviles Generalmente sopesamos un puñado de prioridades prácticas antes de realizar un pedido. La precisión dimensional y la consistencia del ajuste tienden a ser las más importantes, ya que un soporte de pinza o un orificio del cilindro maestro que esté incluso ligeramente fuera de las especificaciones pueden afectar la sensación del pedal o causar un desgaste prematuro del sello. El siguiente gráfico de barras horizontales clasifica las prioridades de evaluación comunes en un índice de importancia relativa.
Índice de importancia relativa para los criterios comunes de evaluación de proveedores de frenos
Más allá de la precisión dimensional, los compradores buscan Piezas de freno OEM generalmente busque una amplia gama de cobertura de vehículos para que un fabricante de sistemas de frenos para automóviles pueda admitir varias plataformas en lugar de un solo modelo. El embalaje que protege los rotores y las pinzas durante el envío de larga distancia, junto con un etiquetado claro para aplicaciones de vehículos europeos, estadounidenses, rusos, japoneses y coreanos, también reduce los errores de clasificación una vez que las piezas llegan a un almacén regional.
- Confirme si el proveedor puede soportar piezas hidráulicas tanto de freno como de embrague, lo que simplifica la compra para talleres que dan servicio a ambos sistemas.
- Pregunte por la amplitud de la gama de modelos, ya que un catálogo que abarca miles de números de piezas suele indicar una cobertura más amplia del vehículo.
- Revise la rapidez con la que un proveedor puede responder a las solicitudes de piezas personalizadas para aplicaciones de vehículos menos comunes.
- Compruebe si el embalaje y el etiquetado son adecuados para el mercado de destino y no para un único estándar genérico.
Fabricación a gran escala de sistemas de frenos para automóviles OEM
Yancheng Yanitiger Auto Parts Co., Limited trabaja como fabricante de piezas de freno y embrague, produciendo cilindros maestros de freno, cilindros esclavos de freno, cilindros maestros de embrague, cilindros esclavos de embrague, pinzas y pastillas de freno en una amplia gama de modelos. El catálogo cubre más de tres mil modelos de productos y más de mil variantes de zapatas y pastillas de freno diseñadas para aplicaciones de vehículos europeos, estadounidenses, rusos, japoneses y coreanos, lo que apoya a los compradores que necesitan un único fabricante de sistemas de frenos para automóviles para varias plataformas regionales a la vez.
| Indicadores de escala de fabricación para la gama de productos de frenos y embragues | ||
| Años de experiencia en autopartes | Categorías de productos | Países exportadores |
| 20 | 3000+ | 30+ |
La línea de producción utiliza una línea nacional de tambores y rodillos construida alrededor de la tecnología japonesa Panasonic, combinada con un sistema de programación de pedidos integrado de SAP y una plataforma de colaboración con proveedores. Esta configuración permite que un pedido de lotes pequeños para una aplicación de vehículo menos común se ejecute junto con lotes de producción más grandes sin interrumpir ninguno de los cronogramas, lo que es importante para los compradores que necesitan programas de sistemas de frenos de automóviles OEM y piezas de repuesto del mercado de accesorios de la misma fuente.
Compatibilidad regional de vehículos para piezas de freno
La configuración de los frenos tiende a seguir los hábitos regionales de diseño del vehículo tanto como sigue el peso bruto del vehículo. La siguiente tabla resume los patrones generales en cinco grupos principales de vehículos regionales.
| Grupo Regional de Vehículos | Tipos de vehículos comunes | Notas sobre la configuración del freno |
|---|---|---|
| Europeo | Turismos compactos y de tamaño medio | Disco delantero emparejado con disco o tambor trasero dependiendo de la moldura |
| American | Sedanes, camionetas y SUV de tamaño completo | Rotores más grandes y pinzas multipistón en plataformas más pesadas |
| Japonés | Sedanes y hatchbacks compactos y medianos | Paquetes ligeros de rotor y pinza |
| Coreano | Coches compactos y medianos y crossovers | Diseño similar a las plataformas japonesas con montaje específico del modelo |
| Ruso | Camiones ligeros y modelos de pasajeros en clima frío | Componentes especificados para una mayor tolerancia a la temperatura y exposición a la corrosión |
Prácticas de mantenimiento que prolongan la vida útil del sistema de frenos
Un puñado de hábitos rutinarios contribuyen en gran medida a mantener un sistema de frenos de automóvil funcionando de manera consistente entre los servicios principales.
- Inspeccione el grosor de las almohadillas y los zapatos a intervalos de servicio regulares en lugar de esperar a que aparezca un ruido de advertencia.
- Verifique el nivel y el color del líquido de frenos, ya que el líquido oscurecido a menudo indica contaminación por humedad.
- Haga sangrar el circuito hidráulico según un cronograma adecuado al vehículo y al clima local.
- Inspeccione los rotores y tambores para detectar rayaduras, manchas de calor o desgaste desigual durante el servicio de rutina.
- Confirme que los pasadores deslizantes de la pinza y los cilindros de las ruedas se muevan libremente para evitar un contacto desigual de las almohadillas.
- Ajuste y pruebe el mecanismo del freno de estacionamiento para que se mantenga sin que la palanca o el pedal se desplacen excesivamente.
- Evite arrastrar ligeramente el pedal durante descensos largos y utilice una marcha más baja para ayudar a controlar la velocidad.
Causas comunes de falla del sistema de frenos
La mayoría de las fallas del sistema de frenos se remontan a un puñado de causas recurrentes, cada una con un síntoma bastante reconocible.
| Causa | Síntoma típico | Factor contribuyente |
|---|---|---|
| Contaminación o humedad de fluidos | Pedal esponjoso o que se hunde | Intervalos extendidos entre cambios de fluidos |
| Material de fricción desgastado | Chirrido o chirrido | Alto kilometraje sin inspección |
| Rotor deformado o ranurado | Pulsación sentida a través del pedal | Ciclo de calor repetido desde paradas bruscas |
| Agarre de pinza o cilindro de rueda | El vehículo se desvía hacia un lado | Corrosión o falta de lubricación en los pasadores deslizantes |
| Aire atrapado en las líneas | Sensación de pedal suave e inconsistente | Sangrado inadecuado después del servicio |
| Desvanecimiento del freno | Potencia de frenado reducida en descensos largos | Calor sostenido más allá del rango de trabajo del material de fricción |
Preguntas frecuentes sobre los sistemas de frenos para automóviles
Q1: ¿Qué es un sistema de frenos de automóvilEs el conjunto completo de piezas, hidráulicas, mecánicas y electrónicas, que ralentizan un vehículo o lo mantienen estacionario convirtiendo el movimiento en calor por fricción. |
Q2: ¿Cómo funciona un sistema de freno hidráulico?La fuerza del pedal se amplifica mediante un amplificador, se convierte en presión de fluido en el cilindro maestro y se transporta a través de líneas selladas para empujar almohadillas o zapatas contra un rotor o tambor. |
Q3: ¿Cuáles son los cuatro tipos de sistemas de frenadoFrenos de disco, frenos de tambor, frenos de estacionamiento o de emergencia y frenado regenerativo utilizados junto con los frenos de fricción en vehículos híbridos y eléctricos. |
Q4: ¿Cuáles son las partes principales de un sistema de frenosCilindro maestro, servomotor, líneas y mangueras, pinzas o cilindros de rueda, pastillas o zapatas, rotores o tambores y el mecanismo del freno de estacionamiento. |
Q5: ¿Cuánto duran los sistemas de frenos?Las almohadillas y los zapatos generalmente necesitan ser reemplazados mucho antes que las piezas hidráulicas, y la vida útil varía ampliamente según el estilo de conducción, el terreno y el clima. |
Q6: Qué causa la falla de los frenosContaminación de fluidos, material de fricción desgastado, aire atrapado en las líneas, pinzas atascadas y calor sostenido más allá del rango de trabajo del material de fricción. |
Q7: ¿Cómo se mantiene un sistema de frenos?Inspeccione periódicamente el grosor de las pastillas, controle el estado del líquido, purgue las líneas a tiempo y verifique que las pinzas y el freno de estacionamiento se muevan y mantengan presionados correctamente. |
Q8: ¿Cuál es la diferencia entre ABS y frenos convencionalesEl ABS utiliza sensores de velocidad de las ruedas para modular la presión y evitar el bloqueo de las ruedas durante frenadas bruscas, mientras que un sistema convencional aplica presión sin ese ajuste automático. |
